三坐標測量機建立坐標系的方法
[2016-03-14]
三坐標測量機建立坐標系的方法：
1、在零件三坐標系上編制的測量程序可以重復運行而不受零件擺放位置的影響，所以編制程序前首先要建立零件坐標系。而建立坐標系所使用的元素不一定是零件的基準元素。
2、在測量過程中要檢測位置度誤差，許多測量軟件在計算位置度時直接使用坐標系為基準計算位置度誤差，所以要直接使用零件的設計基準或加工基準等等建立零件三坐標系。
3、為了進行數字化掃描或數字化點作為/CAM軟件的輸入，需要以整體基準或實物基準建立坐標系。
4、當需要用模型進行零件測量時，要按照模型的要求建立零件坐標系，使零件的坐標系與CAD模型的坐標系一致，才能進行自動測量或編程測量。
5、需要進行精確的點測量時，根據情況建立零件坐標系（使測點的半徑補償更為準確）。
6、為了測量方便，和其它特殊需要。
建立零件坐標系是非常靈活的，在測量過程中我們可能根據具體情況和測量的需要多次建立和反復調用零件坐標系，而只有在評價零件的被測元素時要準確的識別和采用各種要求的基準進行計算和評價。對于不清楚或不確定的計算基準問題，一定要取得責任工藝員或工程師的認可和批準，方可給出檢測結論。

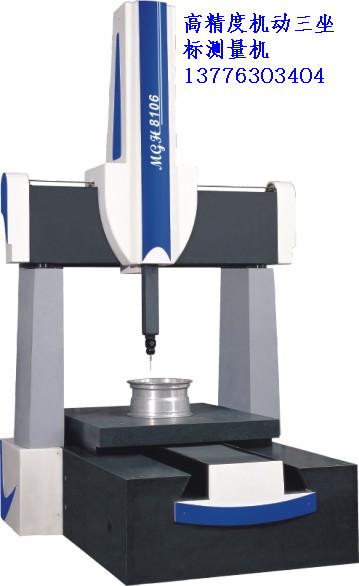

高精度系列三坐標測量機圖片
